Когда люди впервые слышат о воздуходувке с воздушным подвешиванием, у них часто возникает вопрос: как воздух может поддерживать вал, который вращается с высокой скоростью?

На самом деле ответ довольно простой. Воздуходувка с воздушным подвешиванием использует высокоскоростной двигатель, высокоточное рабочее колесо и систему воздушных подшипников для создания и подачи воздуха без традиционного механического контакта во время нормальной работы.

В отличие от обычных механических подшипников, которым требуется смазка, такая система создает очень тонкий слой воздуха между вращающимся валом и поверхностью подшипника. Эта воздушная пленка поддерживает ротор и позволяет ему вращаться на высокой скорости при минимальном механическом контакте.

Но как работает вся система? Давайте разберем процесс поэтапно.

Что такое воздуходувка с воздушным подвешиванием?

Воздуходувка с воздушным подвешиванием — это высокоскоростная центробежная воздуходувка, в которой для поддержки вращающегося вала используется технология воздушного подвешивания или воздушных подшипников.

Основными компонентами обычно являются высокоскоростной двигатель, рабочее колесо, воздушные подшипники, входной фильтр, диффузор и система управления.

Каждый компонент выполняет свою функцию. Двигатель приводит в движение рабочее колесо, рабочее колесо передает энергию воздуху, диффузор помогает преобразовать часть кинетической энергии в давление, а воздушный подшипник поддерживает высокоскоростной ротор.

Именно совместная работа этих компонентов отличает воздуходувку с воздушным подвешиванием от многих традиционных промышленных воздуходувок.

Как работает воздуходувка с воздушным подвешиванием?

Шаг 1: Воздух поступает в воздуходувку

Рабочий процесс начинается с поступления окружающего воздуха в оборудование. Обычно воздух проходит через входное отверстие и фильтр, который удаляет пыль и другие частицы.

Чистый входной воздух имеет большое значение, поскольку воздуходувка работает на высокой скорости и требует стабильного и равномерного воздушного потока.

Шаг 2: Высокоскоростной двигатель приводит в движение рабочее колесо

После запуска высокоскоростной двигатель начинает вращать рабочее колесо.

В отличие от некоторых традиционных воздуходувок, в которых используются ремни или другие элементы передачи, многие воздуходувки с воздушным подвешиванием имеют конструкцию с прямым приводом. Благодаря этому двигатель и рабочее колесо могут работать вместе на высокой скорости с меньшим количеством механических элементов передачи.

По мере вращения рабочее колесо передает энергию воздуху.

Шаг 3: Рабочее колесо ускоряет воздух

Вращающееся рабочее колесо перемещает воздух от центральной части к внешнему краю.

При прохождении через рабочее колесо скорость и кинетическая энергия воздуха увеличиваются. Затем воздух поступает в диффузор, где часть энергии скорости преобразуется в давление.

Это основной принцип центробежного сжатия.

Проще говоря, рабочее колесо придает воздуху скорость, а диффузор помогает преобразовать эту скорость в полезное давление.

Как воздушная пленка поддерживает ротор?

Это одна из самых интересных особенностей воздуходувки с воздушным подвешиванием.

Формирование воздушной пленки

Когда ротор начинает вращаться, система воздушных подшипников начинает формировать воздушную пленку между ротором и поверхностью подшипника.

По мере увеличения скорости вращения воздушная пленка становится более стабильной и создает достаточную поддерживающую силу. После достижения необходимого рабочего режима ротор во время нормальной высокоскоростной работы может функционировать без обычного механического контакта с поверхностью подшипника.

Именно на этом принципе основана технология воздушного подвешивания и воздушных подшипников.

Высокоскоростная работа без механического контакта

После стабильного формирования воздушной пленки ротор во время нормальной работы может вращаться без прямого механического контакта, характерного для традиционных подшипников.

Снижение механического контакта уменьшает трение и износ. Кроме того, сокращается потребность в традиционной смазке и обслуживании подшипников.

Для промышленных предприятий, которым необходима чистая работа оборудования и снижение объема технического обслуживания, это может стать важным преимуществом.

Важно понимать, что воздушное подвешивание не означает, что ротор полностью находится в подвешенном состоянии с первой секунды запуска. Во время запуска и остановки оборудование проходит разные рабочие состояния. Воздушная пленка постепенно формируется по мере достижения ротором необходимой скорости.

Почему технология воздушного подвешивания полезна?

Главное преимущество этой технологии заключается не только в возможности высокоскоростного вращения ротора. Ее ценность состоит в сочетании высокоскоростной работы, поддержки ротора без механического контакта и эффективного центробежного сжатия воздуха.

Уменьшение количества механических точек контакта помогает снизить потери, связанные с трением, а также сокращает необходимость в традиционном обслуживании системы смазки.

Кроме того, воздуходувка с воздушным подвешиванием может работать вместе с системой регулирования скорости. Когда процессу требуется больше воздуха, воздуходувка увеличивает скорость вращения. Когда потребность снижается, скорость можно уменьшить.

Таким образом, оборудование может подавать воздух в соответствии с фактической потребностью процесса, вместо постоянной работы на максимальной производительности.

Где применяются воздуходувки с воздушным подвешиванием?

Воздуходувки с воздушным подвешиванием подходят для различных промышленных задач, где требуются стабильный воздушный поток, высокая энергоэффективность и чистая работа.

Очистка сточных вод

На станциях очистки сточных вод воздуходувки подают воздух для биологических процессов и систем аэрации. Поскольку аэрация может работать непрерывно в течение длительного времени, эффективная воздуходувка помогает снизить энергопотребление системы.

Пневматическая транспортировка

Воздуходувки с воздушным подвешиванием также могут обеспечивать стабильный воздушный поток для перемещения порошков, гранул и других материалов по трубопроводам.

Промышленная аэрация

Промышленные процессы ферментации и другие производственные процессы могут требовать стабильной подачи воздуха. Если чистота воздуха имеет большое значение, безмасляная работа может стать дополнительным преимуществом.

Пищевая промышленность

В производстве продуктов питания и напитков большое внимание уделяется чистоте воздуха и оборудования. Воздуходувка с воздушным подвешиванием может обеспечивать чистый воздух без использования масла и одновременно снижать объем некоторых работ по техническому обслуживанию.

Заключение

Итак, как работает воздуходувка с воздушным подвешиванием?

Весь процесс можно представить в нескольких простых этапах: воздух поступает в воздуходувку, высокоскоростной двигатель приводит в движение рабочее колесо, рабочее колесо ускоряет воздух, диффузор преобразует часть кинетической энергии в давление, после чего сжатый воздух подается в технологическую систему.

Одновременно система воздушных подшипников формирует тонкую воздушную пленку между ротором и поверхностью подшипника. Эта пленка поддерживает высокоскоростной ротор и обеспечивает работу без механического контакта в нормальном рабочем режиме.

В Greentech мы специализируемся на технологиях воздуходувок и вакуумного оборудования для реальных промышленных условий. Как производитель полного цикла и эксперт в области технологий вакуумных насосов, мы понимаем, что выбор подходящей воздуходувки — это не только вопрос максимальной скорости или номинальной мощности. Необходимо учитывать расход воздуха, давление, продолжительность работы, диапазон регулирования, требования к обслуживанию и соответствие оборудования всей системе.

Если вам нужна воздуходувка с воздушным подвешиванием для очистки сточных вод, пневматической транспортировки, промышленной аэрации или другого применения, Greentech поможет подобрать решение с учетом ваших реальных условий эксплуатации.

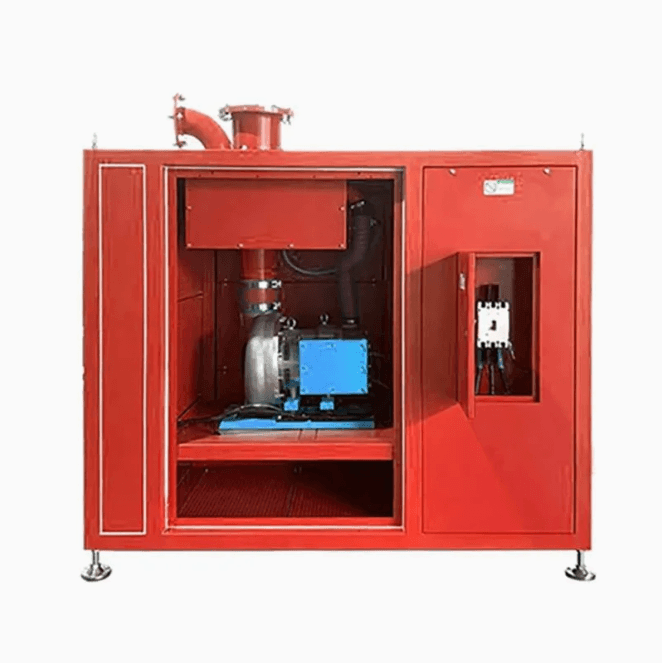

Информация о продукте: воздуходувки для пневмоподвески
